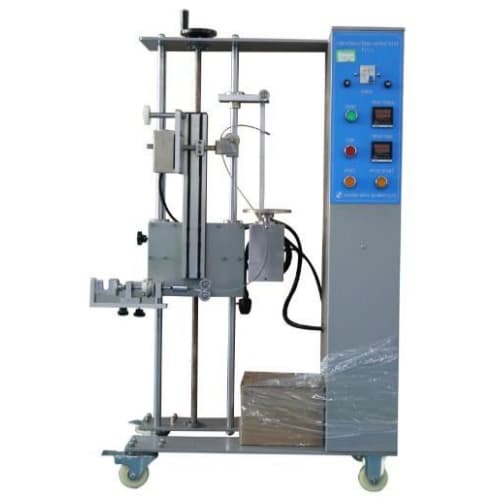

IEC60065: 2014 điều khoản 16.5 Thiết bị thử nghiệm video âm thanh Máy thử độ căng và xoắn dây neo / IEC60065:2014 clause 16.5 Audio Video Test Equipment Cord Anchorage Strain And Twisting Te

Tiêu chuẩn:

Phù hợp với IEC60065: 2014 điều 16.5, Điều 25.15 của IEC 60335-1 Thiết bị điện gia dụng và tương tự - An toàn - Phần 1: Yêu cầu chung, IEC60884-1, IEC60598-1 và v.v.

Đăng kí:

Nó được sử dụng để kiểm tra dây neo của thiết bị được cung cấp bằng dây nguồn và thiết bị được thiết kế để kết nối cố định với dây cố định bằng dây mềm, phải làm giảm căng dây dẫn, bao gồm cả xoắn, ở các đầu nối và bảo vệ cách điện của dây dẫn khỏi bị mài mòn.

Mẫu thử nghiệm:

Thiết bị gia dụng, thiết bị y tế, đèn, phích cắm và ổ cắm, v.v.

Tính năng:

Thiết bị thử nghiệm sử dụng cấu trúc chữ Z, có thể được sử dụng để kiểm tra độ chắc chắn của đầu kẹp của tủ lạnh, máy giặt và dây nguồn của các thiết bị gia dụng lớn khác.

Phương pháp thử là đánh dấu trên dây cách điểm neo dây hoặc điểm thích hợp khác khoảng 20 mm. Sau đó, dây được kéo, không giật trong 1 s theo hướng bất lợi nhất với lực xác định. Thử nghiệm được thực hiện 25 lần. Khi đó, dây, trừ khi trên cuộn dây tự động, phải chịu một mômen xoắn tác dụng trong 1 min. Sau thử nghiệm trên, dây không được dịch chuyển theo chiều dọc quá 2 mm.

Thông số:

Tham số / Mô hình	HJ0609
Công suất đầu vào	AC220V 50HZ
Lực kéo Trọng lượng	20N * 2,30N * 2 (có thể đạt được lực kéo 30N, 60N, 80N, 100N);
Trọng lượng mô-men xoắn	5N * 1, 12,5N * 1, 17,5N * 1 và một cánh tay mô-men xoắn (0,1Nm, 0,25Nm, 0,35Nm có thể đạt được);
Kéo kiểm tra chu kỳ	0 ~ 999999, có thể được cài đặt trước, mặc định 25
Tốc độ kéo	1 chu kỳ / s
Thời gian mô-men xoắn	0,01S ～ 99 giờ 59 phút 59 giây
Vật cố định	Vật cố định căng thẳng và vật cố định mô-men xoắn được kết hợp, phối hợp ở giữa thông qua ổ trục, giảm ma sát trong quá trình thử nghiệm mô-men xoắn.
Kết cấu	Thiết bị sử dụng cơ chế trục cam động cơ, kết nối chữ Z, để bộ cố định có thể giữ dây nguồn trên thiết bị và cách mặt đất 150mm.

Bảng - Lực kéo và mô men xoắn

Khối lượng của thiết bị (kg)	Lực kéo (N)	Mô-men xoắn (Nm)	Sự kết hợp giữa trọng lượng lực kéo và trọng lượng mô-men xoắn
≤1	30	0,1	30N + 5N
> 1 và ≤4	60	0,25	2 * 30N + 12,5N
> 4	100	0,35	2 * 30N + 2 * 20N + 17,5N
