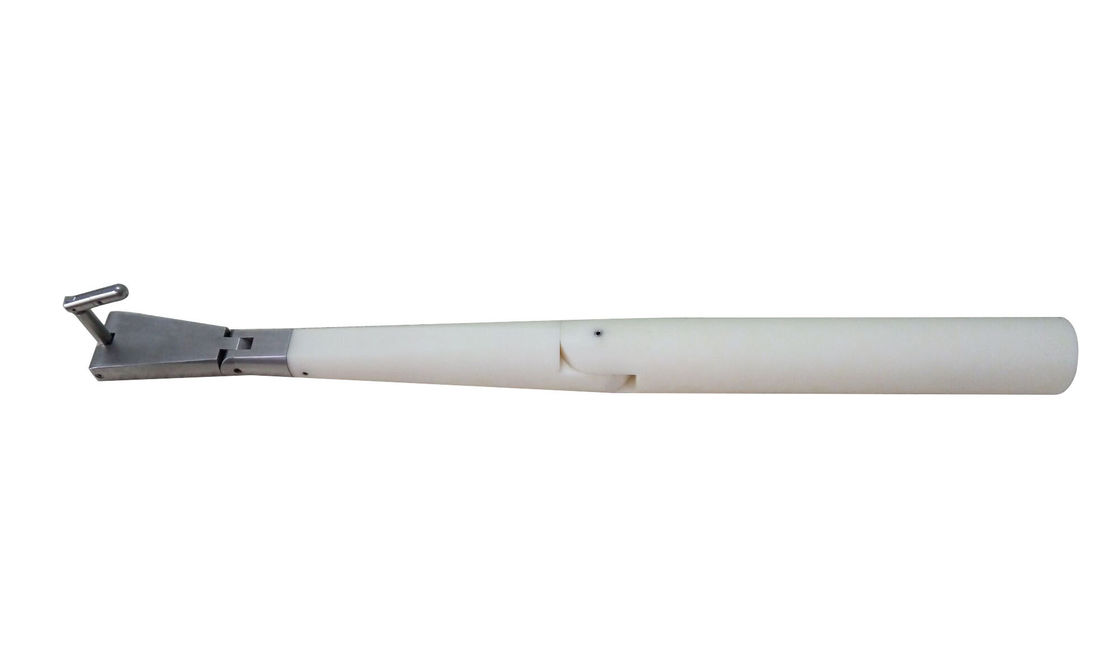

EN 50636-2-100 Hình 2 Đầu dò cánh tay người lớn EN 13683-2003 Hình 5 / EN 50636-2-100 Figure 2 Adult Arm Probe EN 13683-2003 Figure 5 HT-E01

EN 50636-2-100 Hình 2 Đầu dò cánh tay người lớn EN 13683-2003 Hình 5 / EN 50636-2-100 Figure 2 Adult Arm Probe EN 13683-2003 Figure 5 HT-E01

Mã: 1209-13260 Danh mục:
Đường kính đầu dò ngón tay: Ø50mm Tiêu chuẩn: EN 50636-2-100
Vật chất: Thép không gỉ
Điểm nổi bật:

đầu dò kiểm tra iec 61032 b, ngón tay kiểm tra iec

EN 50636-2-100 Hình 2 Đầu dò cánh tay người lớn EN 13683-2003 Hình 5

Thông tin sản phẩm:

Đầu dò cánh tay người lớn phù hợp với EN 50636-2-100 hình 2 và EN13683-2003: 5.2.1.3 hình 5. Nó được sử dụng để mô phỏng người lớn để kiểm tra xem có thể chạm vào các bộ phận nguy hiểm hay không.

Có thể tùy chỉnh: Nó có thể được sử dụng để kiểm tra chống điện giật khi được trang bị đầu nối amphenol.

Đầu dò cánh tay không được tiếp xúc với các bộ phận chuyển động nguy hiểm khi nó được lắp vào các khe hở lên đến toàn bộ chiều dài của mỗi đầu dò cánh tay. Các khớp nối của mỗi đầu dò phải được sản xuất để có thể quay vòng quay ± 90 ° quanh trục khớp nối. Chuyển động của các khớp của mỗi đầu dò phải đủ tự do để cho phép khớp nối dễ dàng khi đầu dò được lắp vào lỗ. Mỗi đầu dò phải được đặt một lực không quá 20 N.

Đầu dò cánh tay không được tiếp xúc với các bộ phận chuyển động nguy hiểm. Khi thử nghiệm được tiến hành với bộ thu mảnh vỡ tại chỗ, không được đẩy bất kỳ bộ phận nào của bộ thu mảnh vỡ vào các bộ phận chuyển động nguy hiểm.

Đặc điểm kỹ thuật chính và tương ứng:

Tham số / Mô hình Đầu dò cánh tay người lớn HT-E01
1 Ф12
2 Ф50
3 Ф60
4 Ф60
5 90 °
6 60mm
7 80mm
số 8 180mm
9 550mm
10 850mm
